Выключатель двухклавишный скрытой установки серия Прима С56-043

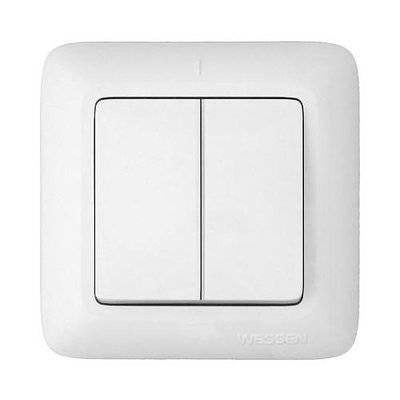

ВЫКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ СКРЫТОЙ УСТАНОВКИ С56-043

Выключатель установочный двухклавишный скрытого типа, однополюсный, для двух цепей с общим вводом, без индикации, для бытовых и аналогичных стационарных электрических установок переменного тока при внутренней установке в помещениях.

УКАЗАНИЯ ПО МОНТАЖУ

1. Снять 2 клавиши путем легкого отжатия лезвием отвертки боковой стенки клавиш по оси качания.

2. Для установки в стандартные монтажные коробки (по ГОСТ 8594): снять крышку, отвернув 2 винта-самореза; ослабить 2 винта на распорных лапках; подсоединить провода, просунув зачищенные концы в пазы контактных зажимов, затянуть винты; установить выключатель в монтажную коробку и затянуть распорные лапки двумя винтами; установить крышку; установить 2 клавиши.

Примечание: возможна установка без снятия крышки.

3. Для установки в монтажные коробки с самонарезающими винтами: снять крышку; отвернуть 2 винта и снять распорные лапки; затянуть скобу к основанию этими же винтами; произвести монтаж проводов (см.п.2); установить выключатель в монтажную коробку, завернув 2 винта-самореза; установить крышку и 2 клавиши.
